تفاوت شیر توپی با شیر معمولی چیست؟
وقتی نوبت به کنترل جریان مایعات یا گازها در یک سیستم خط لوله می رسد، شیرها راه حل ترجیحی هستند. شیرها انواع مختلفی برای کاربردهای مختلف دارند، اما یکی از رایج ترین آنها شیر توپی است. با این حال، در مقایسه با شیرهای معمولی، تفاوت های مهمی وجود دارد که باید در نظر گرفته شود. در این مقاله، تفاوتهای این دو نوع شیر را بررسی میکنیم و به شما کمک میکنیم شیر مناسب را برای کاربرد خود انتخاب کنید.
**طرح
یکی از مهم ترین تفاوت های شیرهای توپی با شیرهای معمولی طراحی آن است. یک دریچه توپی شامل یک کره یا توپ توخالی است که در مرکز آن سوراخی وجود دارد. توپ به یک اهرم یا دسته متصل است که آن را 90 درجه می چرخاند تا دریچه باز یا بسته شود. هنگامی که توپ 90 درجه می چرخد، سوراخ با خط لوله در یک راستا قرار می گیرد و به جریان سیال اجازه می دهد. هنگامی که توپ به عقب می چرخد، یک سطح جامد خط لوله را مسدود می کند و جریان سیال را متوقف می کند.

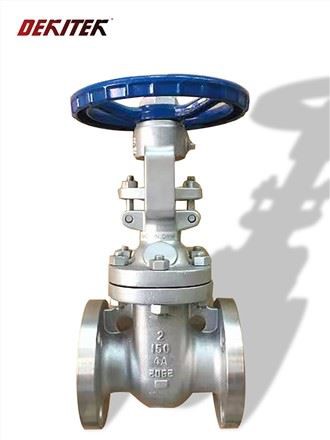

از سوی دیگر، شیرهای معمولی در طرحهای مختلفی وجود دارند، اما عموماً از یک دیسک، دروازه یا دوشاخه تشکیل شدهاند که برای کنترل جریان سیال به صورت خطی حرکت میکنند. دیسک، دروازه یا دوشاخه به یک پایه متصل می شود که توسط یک دسته چرخانده می شود، یا توسط یک محرک فشرده می شود تا شیر را باز یا بسته کند. هنگامی که دیسک، دروازه یا دوشاخه بلند می شود یا از خط لوله دور می شود، سیال از طریق شیر جریان می یابد. هنگامی که دیسک، دروازه یا دوشاخه به خط لوله فشار داده می شود، دریچه بسته می شود و جریان سیال متوقف می شود.
**عملکرد
تفاوت دیگر بین شیرهای توپی و شیرهای معمولی نحوه عملکرد آنها است. شیرهای توپی به دلیل قابلیت قطع سریع و توانایی کنترل جریان با دقت معروف هستند. این به این دلیل است که توپ در یک جهت میچرخد و به مایع اجازه میدهد از سوراخ عبور کند یا وقتی در جهت مخالف چرخش میکند آن را کاملاً متوقف میکند. شیرهای توپی نیز کم تعمیر و نگهداری هستند زیرا طراحی آنها احتمال نشتی را به حداقل می رساند.
از سوی دیگر، باز یا بسته شدن شیرهای معمولی زمان بیشتری طول میکشد و برای کاربردهایی که کنترل جریان سریع ضروری است، مناسب نیستند. با این حال، شیرهای معمولی اغلب محدوده کنترل جریان دقیق تری نسبت به شیرهای توپی دارند. همچنین، از آنجایی که شیرهای معمولی دارای قطعات متحرک کمتری نسبت به شیرهای توپی هستند، جداسازی و تعمیر آنها آسانتر است.
**برنامه های کاربردی
شیرهای توپی معمولاً در کاربردهایی استفاده میشوند که کنترل سریع جریان و قطع آن ضروری است، مانند کارخانههای فرآوری سوخت یا مواد شیمیایی. آنها همچنین در کاربردهایی که سیالات ساینده یا چسبناک در جریان هستند استفاده می شوند. شیرهای توپی نیز به دلیل طراحی برای کاربردهایی که نیاز به تعمیر و نگهداری کم دارند بسیار مفید هستند.
شیرهای معمولی به دلیل انعطاف پذیری در محدوده کنترل جریان، کاربردهای گسترده تری دارند. آنها را می توان برای کنترل جریان هر سیالی، از جمله سیالات پرفشار یا با دمای بالا استفاده کرد. به عنوان مثال، شیرهای دروازه ای اغلب در سیستم های توزیع آب استفاده می شوند، در حالی که شیرهای برقی در خطوط لوله نفت و گاز استفاده می شوند. شیرهای پروانه ای در تولید کاغذ، سیستم های فاضلاب و فرآوری مواد غذایی استفاده می شوند.
**مزایا و معایب
شیرهای توپی دارای چندین مزیت هستند. آنها تلفات اصطکاکی کمی دارند، مهر و موم محکمی دارند و برای کار کردن به گشتاور کمی نیاز دارند. همچنین جداسازی و تعمیر آنها آسان است و طراحی آنها نشتی را به حداقل می رساند. با این حال، شیرهای توپی دارای معایبی هستند، مانند فضای مرده توپ، جایی که سیال در هنگام بسته شدن دریچه در آن گیر می کند و منجر به آلودگی یا خوردگی می شود. شیرهای توپی نیز به دلیل محدودیتهای 90-درجه چرخش برای کاربردهایی که کنترل دقیق جریان مورد نیاز است مناسب نیستند.
شیرهای معمولی مزایا و معایبی نیز دارند. آنها کنترل دقیق جریان و طراحی کم مشخصات را ارائه می دهند که فضای نصب را به حداقل می رساند. آنها همچنین قیمت کمتری نسبت به شیرهای توپی دارند. با این حال، شیرهای معمولی برای کار کردن به گشتاور بیشتری نیاز دارند و مستعد نشتی هستند.
**نتیجه
در نتیجه، انتخاب بین شیرهای توپی و شیرهای معمولی در نهایت به کاربرد خاص بستگی دارد. اگر کنترل سریع جریان یا خاموش شدن ضروری باشد، شیرهای توپی گزینه ارجح هستند. اگر کنترل دقیق جریان مورد نیاز باشد، شیرهای معمولی ممکن است انتخاب بهتری باشند. صرف نظر از نوع دریچه انتخاب شده، بررسی طراحی، عملکرد، کاربردها، مزایا و معایب ضروری است تا اطمینان حاصل شود که شیر مناسب برای کار مورد نظر انتخاب شده است.
